Schematické značky součástek v el. obvodech

Přehled elektrotechnických značek.

Schematická značka	Název součástky	Označení	Popis a funkce v obvodu
	Rezistor	R	Klade odpor elektrickému proudu. Slouží nejen k omezení proudu, ale i k dělení napětí.
	Nastavitelný rezistor	R, P	Proměnný rezistor se třemi svorkami pro plynulé nastavování napětí nebo proudu v obvodu.

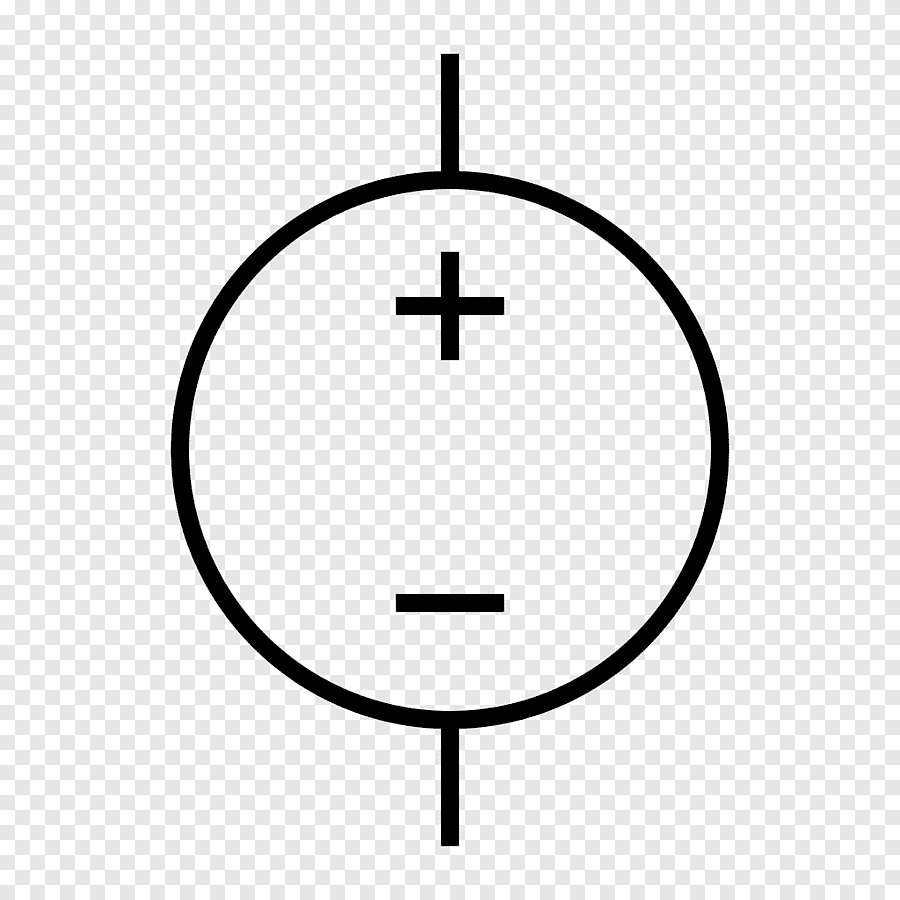

	Zdroj SS napětí	U, U_e	Obecná schematická značka pro zdroj stejnosměrného napětí.
	Zdroj STŘ napětí	I, I_e	Obecná schematická značka pro zdroj střídavého napětí.
	Monočlánek / Baterie	BAT	Chemický zdroj stejnosměrného napětí s vyznačenou polaritou (+ a -).
	Kondenzátor	C	Ukládá elektrickou energii ve formě elektrostatického pole.
	Cívka (Indukčnost)	L	Ukládá energii v magnetickém poli.

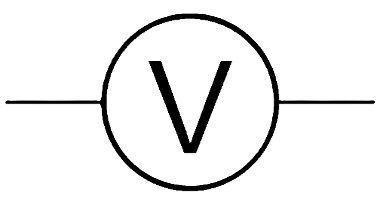

	Voltmetr	V	Měřicí přístroj pro měření elektrického napětí. Zapojuje se PARALELNĚ k měřenému prvku.
	Ampérmetr	A	Měřicí přístroj pro měření elektrického proudu. Zapojuje se SÉRIOVĚ do větve obvodu.

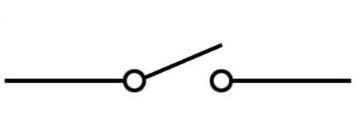

	Spínač / Jednopólový vypínač	S	Mechanické zařízení pro ruční spínání a rozpojování elektrického obvodu.
